測溫型雙光譜熱成像臺攝像機OK-CT130TI-20IP系列

●?集成了紅外熱成像、可見光攝像機、云臺控制系統，實現了晝夜全方位視頻監控; ●?采用測溫熱成像技術，不受光源限制，成像清晰； ●?日夜型200萬星光級低照度彩色攝像機，可實現細節觀察； ●?可見光攝像機和熱成像攝像機同一IE或者客戶端管理，設置； ●支持標準ONVIF協議，后端兼容市場標準onvif錄像機錄像和控制； ●3D定位功能，能實現框選放大和點擊居中功能，降低操作難度，提高設備易用性； ●?萬向變速云臺，實現了全方位無盲角監控，并做到了高精度定位； ●全國首創獨立除霧除霜模塊，真正意義上解決室外環境溫差導致的相機倉鏡頭起霧； ●云臺標配獨創的穩壓模塊，過濾車輛瞬時的不穩定電流，使云臺保持穩定狀態。 ●支持雙向語音對講

產品描述
詳細參數
資料下載

1、產品特點

● 集成了紅外熱成像、可見光攝像機、云臺控制系統，實現了晝夜全方位視頻監控;

● 采用測溫熱成像技術，不受光源限制，成像清晰；

● 日夜型200萬星光級低照度彩色攝像機，可實現細節觀察；

● 可見光攝像機和熱成像攝像機同一IE或者客戶端管理，設置；

●支持標準ONVIF協議，后端兼容市場標準onvif錄像機錄像和控制；

●3D定位功能，能實現框選放大和點擊居中功能，降低操作難度，提高設備易用性；

● 萬向變速云臺，實現了全方位無盲角監控，并做到了高精度定位；

●全國首創獨立除霧除霜模塊，真正意義上解決室外環境溫差導致的相機倉鏡頭起霧；

●云臺標配獨創的穩壓模塊，過濾車輛瞬時的不穩定電流，使云臺保持穩定狀態。

●支持雙向語音對講

熱成像
1. 熱成像圖像效果256*188/384*288/640*512分辨率可選；
2. AGC自動增益調節、3D降噪、DDE圖像細節增強；
3. 黑熱/白熱/鐵紅/彩虹等多種偽彩（14種偽彩可調）；
4. 精確測溫，最高溫十字定位；
5. 支持1條線測溫 10個框測溫和10個點測溫；
6. 測溫范圍：-40℃-50℃,測溫精度：±2度（或者量程的±2%）；
7. 溫度異常報警，支持2路硬件報警輸入、2路報警輸出；
8. 支持標準ONVIF協議，支持SDK。
可見光攝像機：

1、分辨率200萬高清，1920*1080P分辨率；

2、20倍/30倍光學變焦可選；

3、標準ONVIF協議，支持H.264和H.265解碼

云臺
1. 水平方向360°連續旋轉，垂直+90°～ -90°，鍵控速度水平0.1°-110°/s 垂直0.1°-50°/s；
2、256個預置位,并具有預置點視頻凍結功能；

3、 6條巡航掃描,每條可添加32個預置點；

4、 4條花樣掃描,每條路徑記錄時間大于10分鐘；

5、全國首創獨立除霧除霜模塊，真正意義上解決室外環境溫差導致的相機倉鏡頭起霧；

6、相機倉選用高品質加熱零件，使整個倉體前后共同作用形成有效防霧除霧格局；

7、云臺采用上下主軸一體化結構，使云臺相機倉、紅外倉不會顛簸而錯位；

8、云臺標配獨創的穩壓模塊，過濾車輛瞬時的不穩定電流，使云臺保持穩定狀態；

9、支持大于50米紅外補光，支持雨刷。

2、應用領域

尺寸圖：

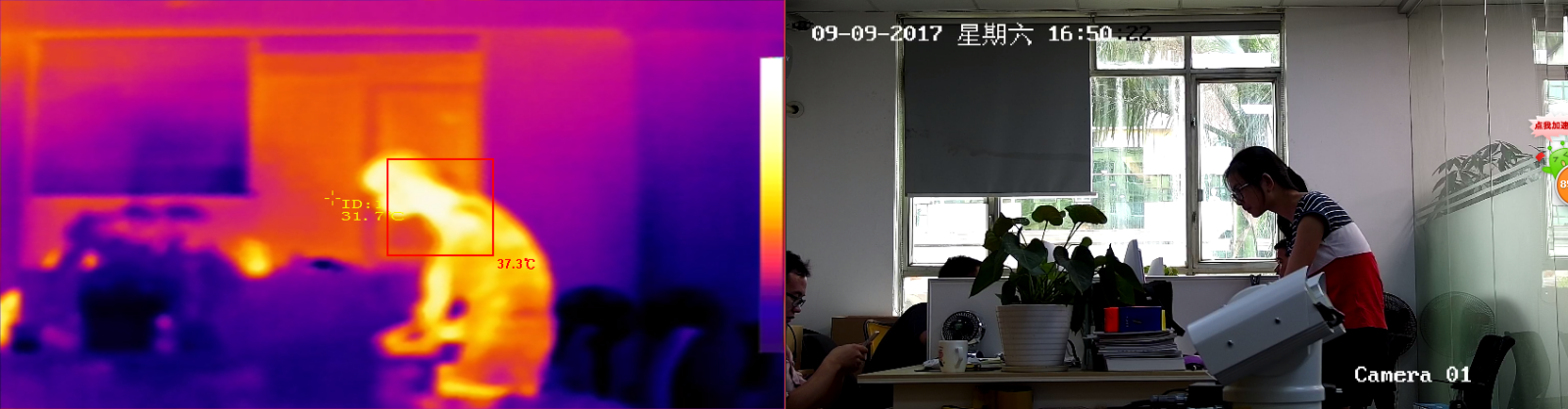

實物取景截圖：

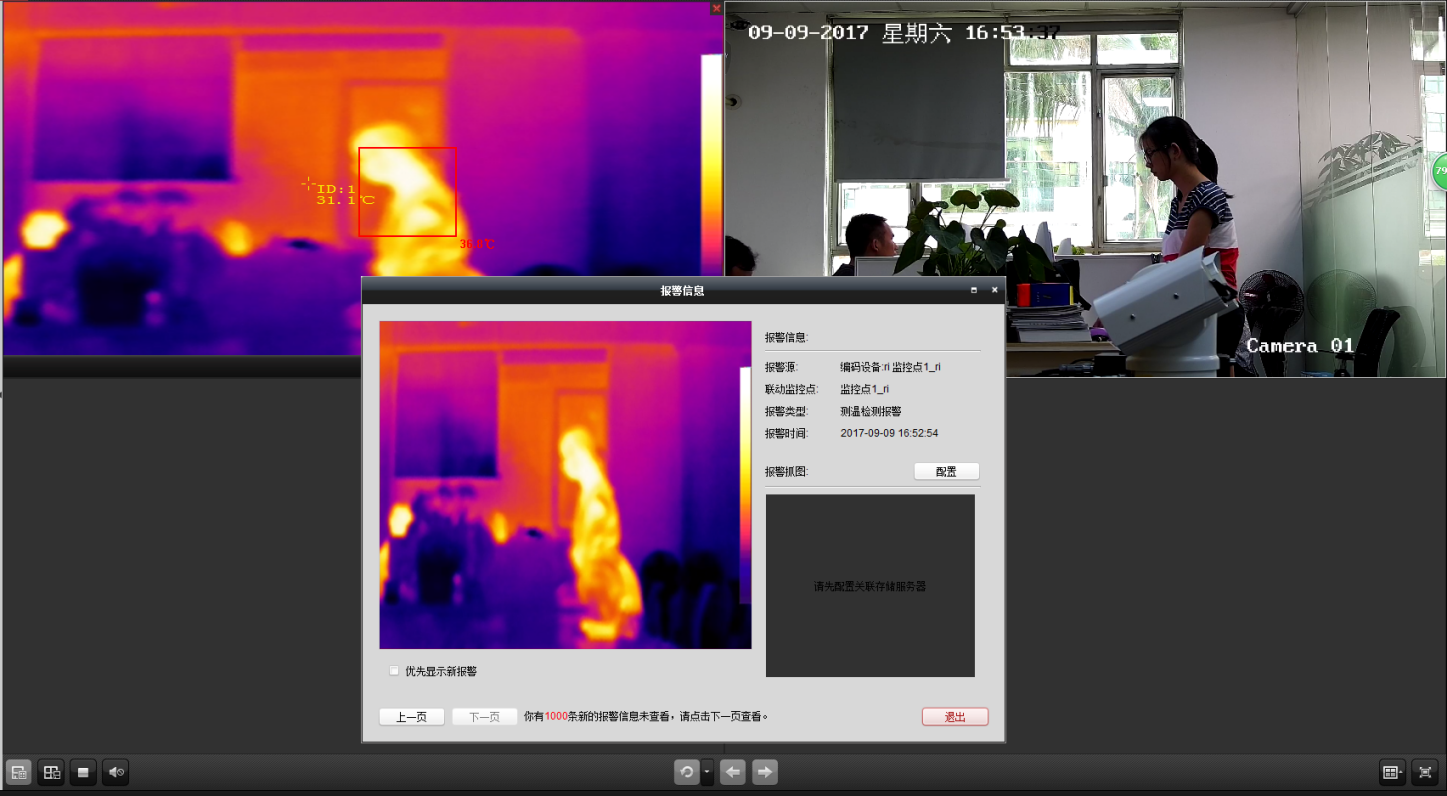

超溫度報警截圖：

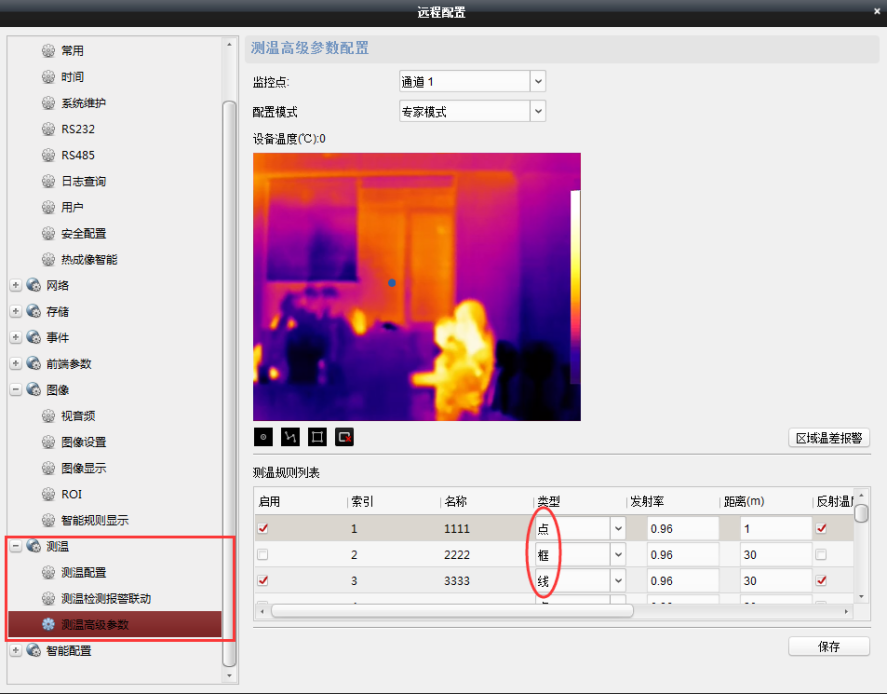

點線框設置，報警規則截圖：

產品參數：

型號	OK-CT130TI-20IP-9	OK-CT130TI-23IP-37
探測器性能
探測器類型	非制冷焦平面微熱型
像素	256188/384288/640*512
像元間距	25μm
波長范圍	8-14μm
場頻/采樣頻率	50/60Hz
鏡頭特性
鏡頭	9.2mm	25mm
視場角/最小焦距	30.6°*22.9°	14.8°*11.1°
人（探測）	300m	1200m
車（探測）	500m	1680m
人（識別）	80m	400m
車（識別）	200m	560m
圖像性能
空間分辨率	1.39mrad	0.67mrad
熱靈敏度	≤0.06℃@30℃
聚焦	自動/電動調焦
圖像顯示
調色板 (色標)	黑熱/白熱/鐵紅/彩虹等多種偽彩（14種模式）
圖像處理	自動/手動調整對比度、亮度
測量
測溫范圍	-40℃-550℃
精度	±2℃ 或 ±2%（讀數范圍），取最大值
測溫校正	自動/手動
測量模式	支持1條線測溫 10個框測溫和10個點測溫
設置功能	測溫檔位，測溫修正，自動校正，時間，IP地址，出廠設置
輻射率校正	0.01至1.0輻射率可調
背景溫度校正	自動,根據輸入的背景溫度
大氣透過率校正	自動,根據輸入的目標距離、相對濕度、環境溫度
圖像存儲
原始圖像采集	后端手動采集單幀原始數據圖像,采集的數據圖像可分析、可測溫
圖像處理	單幀圖像格式（.bmp），連續錄像格式（H.264）
云臺參數
水平預置位速度	100°/S
垂直預置位速度	80°/S
水平手動控制速度	0°—60°/S
垂直手動控制速度	0°—40°/S
水平角度	360°無限位旋轉
垂直角度	-90°—+90°
預置點	256個預置位、6條巡視軌跡
控制方式	RS485、內置16種協議、波特率從2400Bps到19200Bps可選
抗沖擊要求	≥4G
雨刮功能	支持
安裝方式	多種安裝方式可選根據應用環境
重量	7kg
可見光攝像機及編碼
傳感器類型	1/2.8" CMOS	1/1.8"CMOS
最低照度	0.007LUX	0.00001LUX(星光級)
倍數	30倍光學變焦	23倍光學變焦
焦距	F=4.7-130mm	f=5.1-135mm
總像素	400萬	200萬
分辨率	1920*1080P
視頻壓縮	H.264/H.265
音頻壓縮	G.722.1、G.711-alaw、G.711-ulaw、MP2L2、G.726
壓縮輸出碼率	32Kbps—16Mbps
支持協議	TCP/IP、HTTP、DHCP、DNS、DDNS、RTP、RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、FTP、802.1x、QoS、HTTPS、IPv6 (SIP、SRTP可選)、GB28181
接口協議	ONVIF/PSIA/CGI/ISAPI
通訊協議	PelcoD-P 協議
存儲功能	支持MicroSD 存儲
用戶權限	最多32個用戶，分3 級:管理員、操作員和普通用戶只能瀏覽
電源接口	DC10~15V輸入
環境參數
工作溫度	-15℃~ +50℃
存儲溫度	40℃~+60℃
防護等級	IP65
