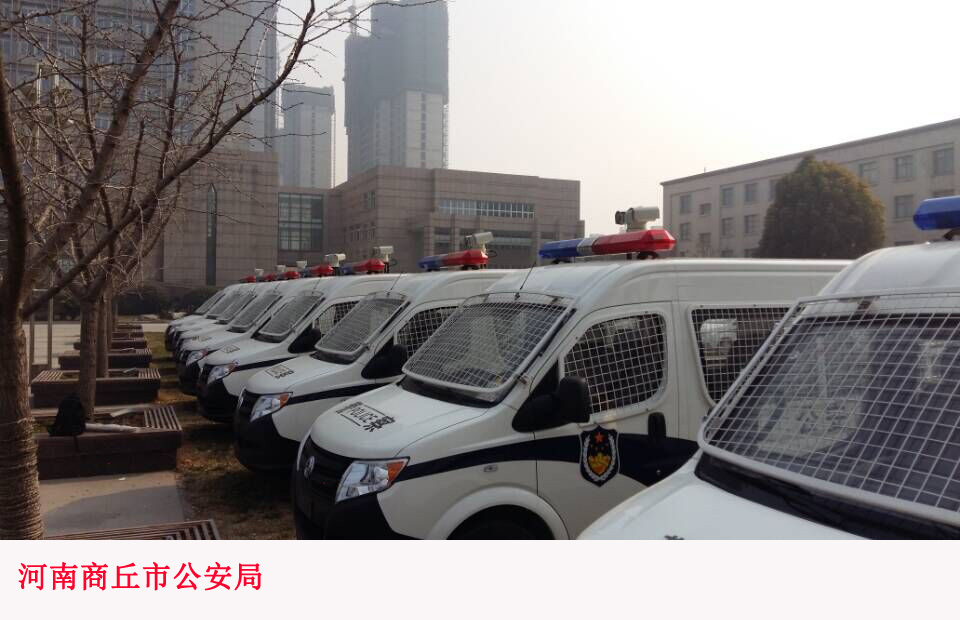

歐克車載監控取證系統助力河南某監獄押送車
發布時間：
2019-09-05
歐克偉業針對監獄押解車無線監控管理系統分三部分設計，一部分是GPS+4G車輛監控系統，該系統可以跟蹤記錄押解人員押送在押人員到法院/檢察院或指定醫院全過程，當指定的押解車輛開動時，跟隨的指揮車輛立即將現場的視頻圖像傳輸到監控中心，監控指揮中心的屏幕上即刻顯示聲光提示信號，指揮車與指揮中心具備進行雙向語音對講功能。配套系統電子地圖上可顯示押解車輛所在具體位置、經度緯度等信息。系統能夠使坐鎮指揮的各級領導通過指揮中心屏幕或筆記本電腦等移動設備隨時隨地同步了解掌控押解現場的情況，方便統一調度指揮、及時發出指令；可以有效解決*力不足的難題，提高了應對各類突發事件的反應處置能力；系統可以集中保存和管理成百上千輛*車的錄像資料，為日后分析問題、處理問題提供了有力的證據。另一部分是RFID人員監控系統，對監獄在押人員外出就醫、提審、轉監等需要外出時除了對車輛進行定位管理，還可以對內部在押人員及押運獄*進行全程監控，監控中心可隨時了解在押運途中車輛及車內人員情況。每個指揮車內配置車載3G車載定位器，用于實時監控押解車位置，同時將現場情況上傳至監控中心，車內安裝ZigBee讀卡器，押運獄*及在押人員佩戴身份卡，系統預制外出授權人員信息（時間段信息、人員信息），讀卡器接收的信息將通過無線網絡傳輸到人員定位管理系統。當車內人員在途中離開車輛時，系統發出告*信息，監獄監控中心即可及時獲取信息。當車輛駛出監獄門崗系統自動設置為監控狀態，安全抵達后系統自動轉成空閑狀態。
二、系統介紹
監獄押解車GPS+4G/5G+RFID無線監控管理系統是集現代車輛實時監控、智能管理調度、應急指揮為一體的綜合性系統，系統主要由車輛實時動態監控調度、歷史軌跡回放、車輛及押運獄*、在押人員資料管理、車輛行駛數據分析、用戶權限管理等模塊組成。復合了GPS/GPRS/RFID的無線監控車輛動態管理指揮系統是運用全球衛星定位、公用移動通信、計算機網絡、信息數據庫、地理信息等一系列技術高度集成化、綜合性的先進電子系統工程。
監控指揮中心主機通過3G網絡、GPS/GPRS控制器（或連接到當地GPRS 網絡運營商服務中心的數據專線）發送控制命令和接收來自車輛的各種數據。監控指揮中心的管理軟件為開發平臺，在WINDOWS的環境下運行，因而具有運行穩定可靠，功能完備，界面友好，操作方便的特點。
三、系統組成
監獄押解車GPS+3G+RFID無線監控管理系統適用于針對移動目標的監控管理，不僅具有定位、雙向通話、監聽、圖像抓拍、歷史軌跡記錄等功能，并且具有錄像存儲和回放功能。
本系統主要由前端設備、中心服務系統、GPS地圖客戶端、RFID射頻識別四部分組成，拓撲圖如下：
3.1前端設備

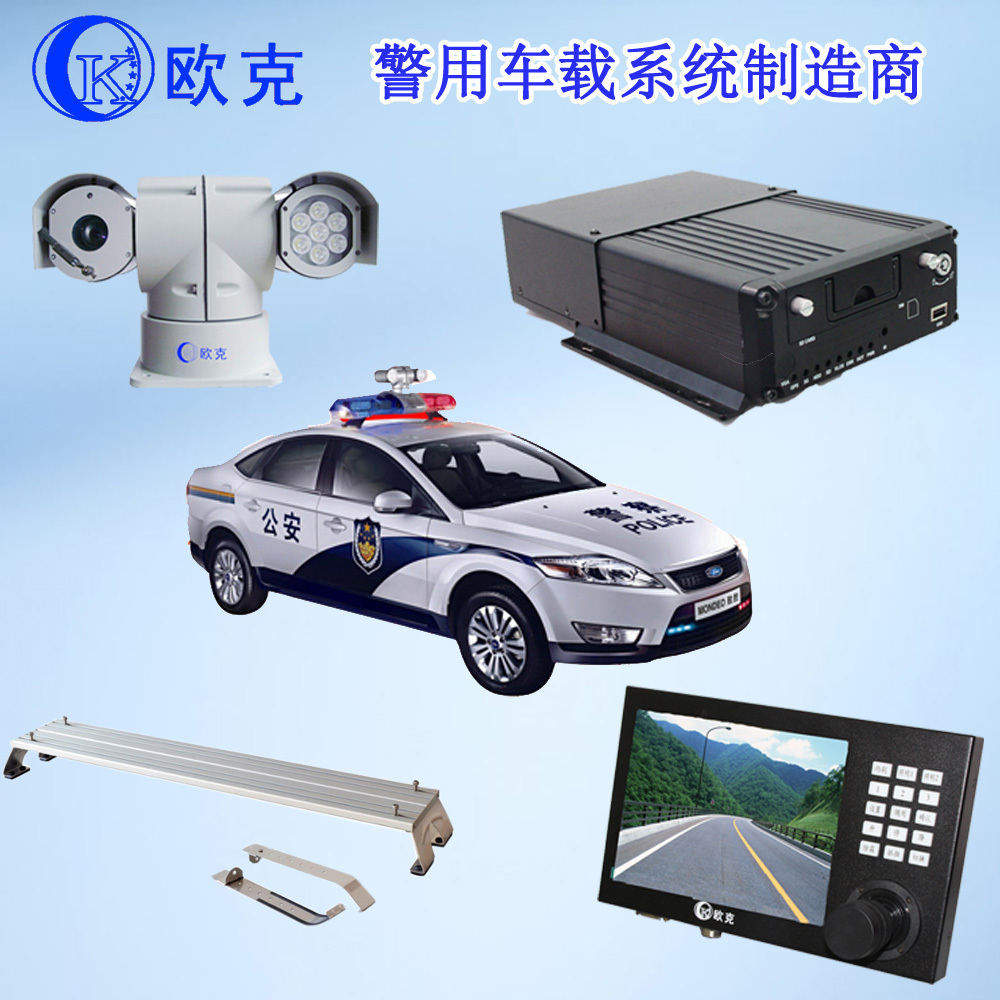

主要有GPS終端、攝像機、錄像機、RFID射頻卡、GPRS基站等設備組成，前端GPS設備負責在中心服務器的控制下獲取衛星定位信息以及采集圖像數據信號轉發到網絡上。前端RFID射頻卡通過GPRS基站將數據轉發到網絡上。
3.2中心服務系統
整個中心服務系統由中高端服務器，固定外網IP地址組成，負責安裝中心服務器軟件、GPS服務器軟件，根據整個監獄押解車GPS+GPRS+RFID無線監控管理系統的實際安裝量，可擴容服務器的數量。
中心服務器是整個監獄押解車GPS+GPRS+RFID無線監控管理系統的核心部分，負責轉換處理接收GPS信息和圖像信息的轉發和集中存儲。
3.3 GPS車輛智能管理客戶端
1)客戶端基本操作界面

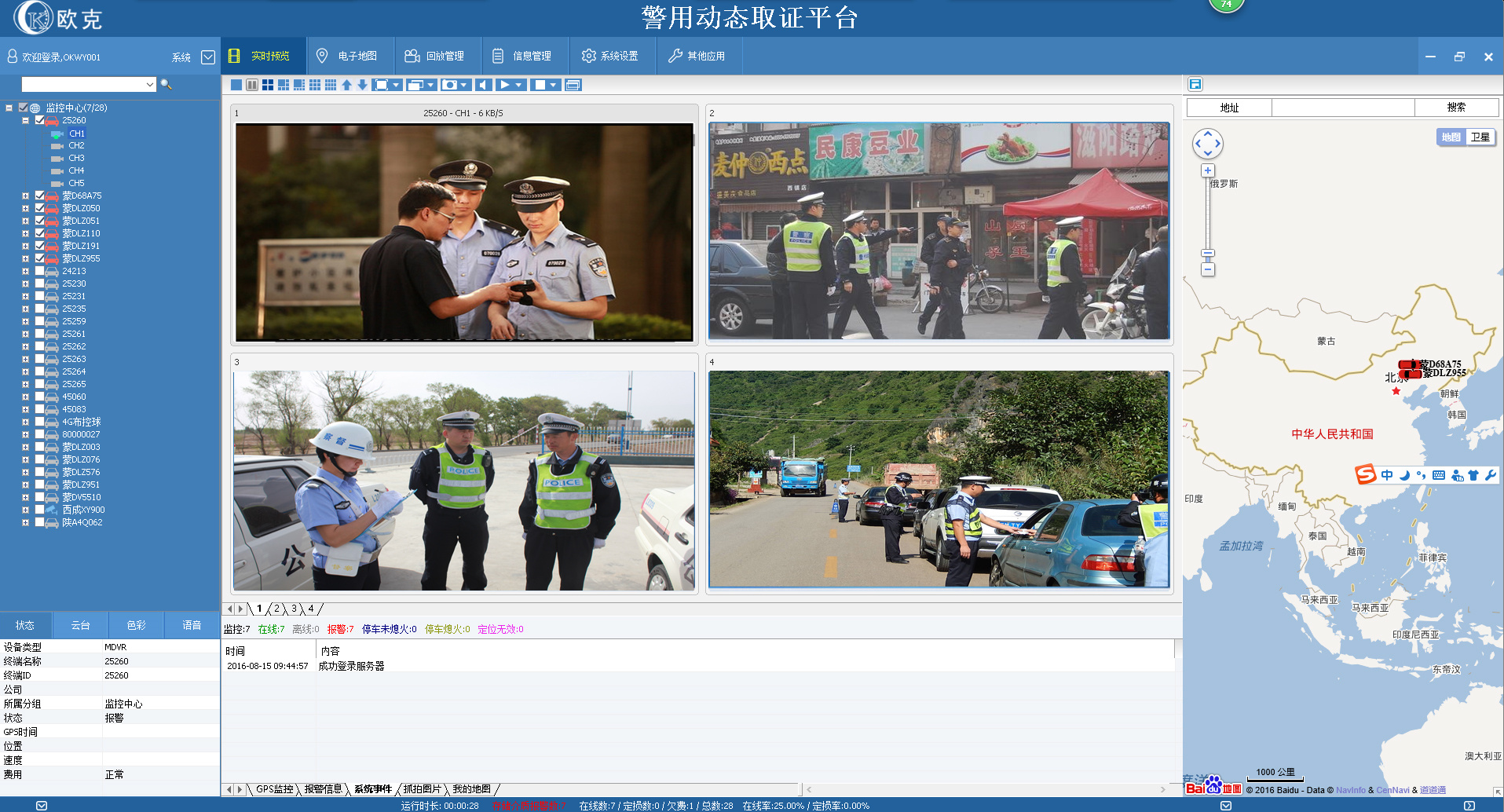

點擊運行桌面車輛智能管理系統的快捷方式，會出現以下界面。
設備列表羅列出該系統的所有GPS車輛基本信息，車輛不在線：顯示灰色；車輛在線，如果停止：顯示藍色，運動：顯示綠色。選中車輛，右鍵可實現車輛控制以及修改車輛號，添加SIM卡號信息。
2)監控中心的主要功能
a.實時信息查詢
衛星定位功能結合中央服務器的電子地圖，使監控中心隨時了解掌控押解車輛正在通過的區域所在位置并顯示經度、緯度，行駛速度，行駛方向，行駛路線，車輛狀態，報*信息等。
b.緊急報*和雙向語音對講功能
當車輛遭遇緊急情況時，押運獄*可通過車載終端向監控指揮中心發送報*數據，在監控終端立即顯示出車輛位置，并聲光提示，自動彈出報*車輛的畫面。同時，監控指揮中心可與車內進行雙向語言對講及時了解現場情況、發出指令，并進行監聽。
c.抓拍錄像功能
利用3G網絡將押解車輛內、外部現場圖像按設定時間動態地顯示在指揮中心大屏幕墻上，并且根據管理任務的需求可隨時調看任一車輛的實時圖像信息。
d.歷史軌跡顯示查詢系統
在指揮中心電子地圖上可查詢押解車輛行駛的歷史路線，使監控中心隨時掌控押解車輛的運行軌跡。
軌跡列表中會列出查詢到的項目，雙擊其中一個，車輛可以在定位到地圖中央查詢完成時自動縮放到適合整段軌跡顯示的位置；此時，可以進行軌跡動態回放，并可以調整回放速度，回放時地圖會自動跟隨車輛位置變化而變化。
3)GPS地圖
GPS地圖是隨著計算機技術發展而產生的一種嶄新的地理信息載體，GPS地圖脫胎于地圖，將地圖以數字的方式存儲呈現并在電腦中使用。GPS地圖具有顯示、傳輸和分析的功能，GPS地圖可以提供比傳統地圖更佳的呈現方式，如放大、縮小、漫游、搜索等，放大可顯示全國各個地市，鄉鎮，村莊，道路。
3.4 RFID射頻識別系統
針對監獄內在押人員的管理，我們可以采用先進的RFID射頻識別技術，先將監獄劃分幾個區域，然后在每個區域內建設一個射頻基站；然后在監獄周界圍墻、建筑物內、各出入門禁處、監獄獄內活動場所等公共區域、監獄勞動場所、監獄押運車、巡更點等位置安裝射頻讀卡器；最后給監獄的所有工作人員和在押人員配發唯一的射頻身份卡或電子腕帶射頻卡，工作人員的射頻卡為主動式可以主動上傳數據，在押人員的為被動式需進入射頻讀卡器范圍內并被激活后上傳數據信息。射頻讀卡器的讀取的數據通過ZigBee無線網絡傳輸到人員定位系統，識別、分析出相關人員的具體位置。
